El transformador de corriente de núcleo partido para aplicaciones de alta capacidad

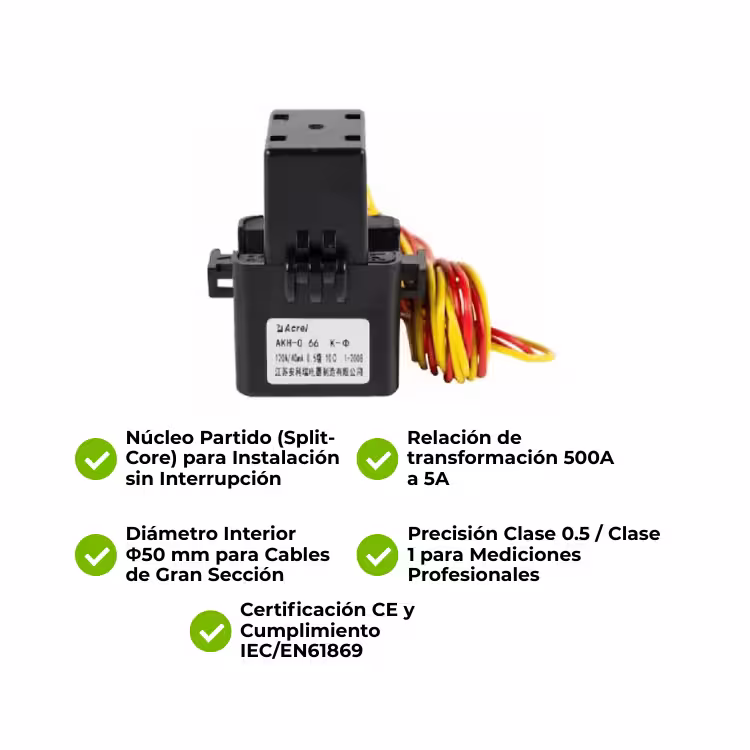

El Transformador de Corriente Acrel AKH-0.66/K-Φ50 500A/5A es un sensor de corriente de tipo núcleo partido (split-core) diseñado para mediciones precisas en instalaciones eléctricas de alta capacidad . Con una relación de transformación de 500A a 5A, este CT es compatible con la mayoría de medidores industriales, analizadores de energía y equipos de protección que requieren entrada estándar de 5A .

Fabricado por Acrel, el AKH-0.66/K-Φ50 destaca por su instalación sencilla sin cortar cables, su amplio diámetro interior de 50 mm y su robustez para entornos exigentes . Su diseño de núcleo partido con apertura tipo pinza permite su montaje en cables o barras de gran sección, ahorrando tiempo y recursos en proyectos de renovación eléctrica y sistemas fotovoltaicos de alta potencia .

Especificaciones Técnicas

Características técnicas y comerciales que marcan la diferencia

1. Núcleo Partido (Split-Core) para Instalación sin Interrupción

El diseño de núcleo partido tipo pinza permite instalar el transformador alrededor del cable existente sin necesidad de desconectar el suministro eléctrico ni cortar conductores . Esto es especialmente valioso en proyectos de renovación eléctrica, mantenimiento o instalación en sistemas ya en funcionamiento, ahorrando tiempo y costos.

2. Relación 500A/5A para Medición de Alta Capacidad

La relación 500A a 5A convierte corrientes primarias de hasta 500A en señales de 5A, compatibles con la mayoría de medidores industriales, analizadores de energía, relés de protección y sistemas de gestión energética (EMS) . El CT soporta una sobrecarga continua del 120% In .

3. Diámetro Interior de 50 mm para Cables de Gran Sección

Con un diámetro interior de Φ50 mm, este transformador puede instalarse en cables o barras de gran sección , típicos en instalaciones industriales y sistemas solares de alta potencia.

4. Alta Precisión y Estabilidad en Cargas Elevadas

Disponible en Clase 0.5 o Clase 1, este CT ofrece mediciones estables y precisas incluso en cargas altas o fluctuantes . Su carga nominal es de 1.5 VA .

5. Certificación CE y Cumplimiento IEC

Fabricado bajo estrictos estándares de calidad, el CT cumple con las normas IEC/EN61869-1 e IEC/EN61869-2 y cuenta con certificación CE, garantizando su conformidad con los requisitos internacionales de seguridad y rendimiento .

Aplicaciones Recomendadas

Ventajas Competitivas

✅ Instalación sin corte de cables: Núcleo partido tipo pinza
✅ Relación 500A/5A: Estándar industrial para equipos de 5A
✅ Diámetro Φ50 mm: Capacidad para cables y barras de gran sección
✅ Precisión Clase 0.5 / Clase 1: Mediciones confiables
✅ Sobrecarga 120% In: Robustez en condiciones exigentes
✅ Certificación CE: Conformidad internacional
✅ Compatibilidad universal: Funciona con múltiples marcas de medidores y relés
✅ Construcción resistente: Diseñado para ambientes eléctricos exigentes

Preguntas frecuentes

1. ¿Qué corriente máxima puede medir este transformador de corriente?

El CT tiene una corriente primaria nominal de 500A. Puede medir corrientes de hasta 500A de manera continua y soporta una sobrecarga del 120% In . Su salida es de 5A .

2. ¿Puedo instalarlo sin desconectar el cable eléctrico?

Sí, su diseño de núcleo partido (split-core) permite abrir el transformador, colocarlo alrededor del cable y cerrarlo sin necesidad de cortar el suministro eléctrico . Es ideal para proyectos de renovación sin interrupciones.

3. ¿Es compatible con mi inversor solar o medidor industrial?

Sí, el CT es ampliamente utilizado en sistemas solares fotovoltaicos de alta potencia y aplicaciones industriales . Su salida de 5A es compatible con la mayoría de medidores industriales, analizadores de energía y equipos de protección del mercado .

4. ¿Qué precisión tiene este transformador?

Está disponible en Clase 0.5 o Clase 1, ofreciendo un margen de error de ±0.5% o ±1% en condiciones nominales .

5. ¿Cuál es el diámetro interior del CT y qué tipo de cables admite?

El diámetro interior es de Φ50 mm, lo que permite instalarlo en cables o barras de hasta 47-52 mm de diámetro exterior . Es adecuado para conductores de gran calibre en aplicaciones industriales y solares de alta potencia.

El sensor de corriente para sistemas de alta capacidad

En SOLARPEC sabemos que la medición precisa de la corriente es fundamental para el éxito de cualquier sistema de monitoreo o gestión energética. El CT Acrel AKH-0.66/K-Φ50 500A/5A es la opción ideal para integradores, instaladores y gestores de energía que buscan un sensor confiable, preciso y fácil de instalar, compatible con equipos estándar de 5A para aplicaciones de alta demanda.
