Cables y Conectores
Máxima conductividad, resistencia y durabilidad para instalaciones fotovoltaicas profesionales.
Subcategorías

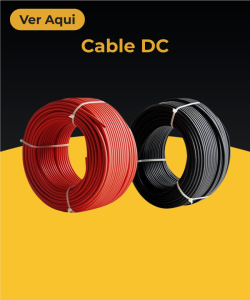

Cable DC
16 productos
Cables y Conectores
Los cables y conectores constituyen la infraestructura circulatoria de cualquier instalación energética o circuito electrónico. Son los componentes responsables de transportar la potencia y las señales de control de manera continua, eficiente y segura entre fuentes generadoras, etapas de conversión, bancos de almacenamiento y puntos de consumo final. Aunque a menudo se perciben como elementos secundarios frente a equipos de mayor visibilidad como paneles, inversores o generadores, en la práctica el desempeño global de un sistema depende por completo de la integridad física y eléctrica de sus uniones y líneas de conducción.
Una instalación eléctrica es tan confiable como lo sea su punto de conexión más débil. Seleccionar conductores con el aislamiento apropiado, el calibre milimétrico correcto y terminales de baja resistencia de contacto previene problemas críticos como sobrecalentamientos por efecto Joule, caídas de tensión inadmisibles, arcos eléctricos y paradas intempestivas del servicio. Desde aplicaciones residenciales y electrónicas de bajo voltaje hasta proyectos fotovoltaicos e industriales de alta exigencia, disponer de cableado y terminales certificados asegura estabilidad operativa a largo plazo.
¿Qué son los cables y conectores?
Los cables y conectores son el conjunto de dispositivos electromecánicos diseñados para conducir flujos eléctricos continuos o alternos garantizando continuidad galvánica y aislamiento dieléctrico frente al entorno:
- Los conductores y cables: Están conformados por uno o múltiples hilos metálicos de alta conductividad —predominantemente cobre electrolítico recocido o aleaciones de aluminio de grado eléctrico— cubiertos por capas concéntricas de polímeros aislantes (PVC, XLPE, EPR o compuestos libres de halógenos). Estas cubiertas protegen el núcleo contra contactos accidentales, abrasión mecánica, químicos, humedad y radiación ultravioleta.
- Los conectores y terminales: Son interfaces mecánicas diseñadas para acoplar, fijar, empalmar o desconectar líneas eléctricas de forma rápida y segura. Su misión técnica es brindar una superficie de contacto firme, minimizando la resistencia óhmica para evitar gradientes térmicos y pérdidas de energía.
En conjunto, integran la red física que permite que tanto las cargas de potencia pesada como los dispositivos de control y monitoreo operen en condiciones nominales de diseño.
Tipos de cables según su aplicación y nivel de tensión
La diversidad de voltajes, frecuencias y entornos de trabajo exige cables con propiedades mecánicas y térmicas especializadas:
1. Cables de potencia y baja tensión
Diseñados para distribución en corriente alterna (AC) dentro de edificaciones residenciales, comerciales e industriales. Transportan la energía desde los centros de carga y tableros generales hacia la maquinaria y enchufes terminales. Entre estos se destaca el cable alimentador de corriente, un conductor principal dimensionado específicamente para llevar la carga eléctrica total desde la acometida exterior o la subestación hasta el tablero de distribución principal, requiriendo calibres robustos capaces de soportar altas corrientes sostenidas sin presentar caídas de voltaje.
2. Cables de alimentación para equipos y electrónica de consumo
Para energizar electrodomésticos, fuentes conmutadas, computadoras, sistemas de monitoreo y periféricos, se utiliza de manera estandarizada el cable corriente. En este segmento, el cable de corriente universal (comúnmente dotado de conectores estandarizados como C13/C14 tipo IEC o conexiones tipo trébol C5) permite interconectar una amplia variedad de fuentes de poder, monitores e instrumentación a tomas convencionales de 110V o 220V sin requerir adaptadores propietarios.
3. Conductores para electrónica y control en baja tensión
En aplicaciones de instrumentación, domótica, routers de comunicación, sensores y tarjetas de adquisición de datos en sistemas solares, el suministro se maneja en tensiones reducidas. En este rango, el cable dc 5v es fundamental para energizar placas de desarrollo, módems de telemetría y dispositivos auxiliares de medición a través de conectores USB o conectores de barril tipo jack DC, requiriendo conductores flexibles y bien apantallados para evitar ruidos electromagnéticos.
4. Cables solares fotovoltaicos especializados
En el lado de corriente continua (DC) de los módulos solares se exige el uso exclusivo de cable solar certificado (normas EN 50618 o TÜV 2 Pfg 1169). Estos conductores cuentan con cobre estañado para impedir la corrosión electroquímica y un aislamiento reticulado especial (doble capa XLPO) formulado para resistir radiación UV directa, temperaturas de operación de hasta 120 °C, inmersión temporal en agua y enterramiento directo.
Tipos de conectores eléctricos industriales y residenciales
El punto de unión mecánica entre conductores debe preservar la estanqueidad y la baja resistencia:
- Conectores solares MC4 y derivadores en Y: Estándar internacional para módulos fotovoltaicos. Cuentan con grado de protección IP67 o IP68, trinquete de bloqueo de seguridad y sellos herméticos de silicona que garantizan conexiones estancas a la intemperie hasta 1500V DC.
- Terminales de compresión (Zapatas y punteras huecas): Terminales tubulares de cobre estañado que se engastan al cable mediante prensado hexagonal con ponchadora hidráulica o mecánica, asegurando una sujeción uniforme en barras colectoras y bornes de interruptores.
- Bornes de conexión rápida y regletas de paso: Clemas montables en riel DIN con tecnología de resorte o tornillo para distribución ordenada y segura en tableros de control.Conectores industriales de potencia (Camlock / Cetac): Diseñados para maniobras en plantas generadoras, eventos y talleres, con capacidad para resistir impactos severos y desconexiones frecuentes.
Tabla comparativa, tipos de cables y aplicaciones recomendadas
Tipo de conductor / cable | Tensión típica de trabajo | Tipo de corriente | Aislamiento / Características | Aplicación principal |
cable alimentador de corriente | 110V – 600V | AC (Monofásica / Trifásica) | THHN / THW-2 resistente a humedad y calor | Acometidas principales y enlace entre transformador y tableros |
cable de corriente universal | 110V – 250V | AC | PVC flexible de alta resistencia con terminal IEC | Fuentes de poder, computadoras, inversores pequeños y monitores |
cable corriente (Convencional) | 120V – 300V | AC / DC | Doble aislamiento flexible tipo SJT o SPT | Conexión general de luminarias, herramientas y electrodomésticos |
cable dc 5v | 5V DC | DC | Aislamiento delgado, flexible y blindado | Alimentación de routers, sensores IoT, cámaras y telemetría solar |
Cable solar fotovoltaico (PV) | 1000V – 1500V | DC | Cobre estañado con aislamiento reticulado (XLPO) resistente a radiación UV | Conexión de series (strings) entre paneles solares e inversores |
Pérdidas energéticas y cálculo de caída de tensión
El calibre de un conductor nunca debe seleccionarse al azar o guiándose únicamente por el costo del cobre. Cuando circula corriente por un cable, la resistencia interna del metal genera dos fenómenos indeseados: calor y caída de voltaje.
En circuitos de bajo voltaje o en el tramo de continua de una instalación solar, una caída de tensión superior al 2% o 3% reduce drásticamente la potencia neta que llega a las baterías o a la red. Además, si el conductor es demasiado delgado para la corriente de carga, la temperatura interna degradará el aislamiento plástico hasta provocar fugas a tierra, cortocircuitos o incendios estructurales.
Factores clave para la correcta selección del cableado
Para diseñar una infraestructura de conexión eficiente y segura, se deben considerar los siguientes parámetros técnicos:
- Corriente máxima y capacidad de conducción (Ampacidad): Evaluar la corriente nominal de trabajo y aplicar factores de corrección por temperatura ambiente elevada y por agrupamiento de múltiples conductores dentro de una misma canalización.
- Nivel de aislamiento y rigidez dieléctrica: Verificar que el cable soporte la tensión máxima del sistema (300V, 600V, 1000V o 1500V).
- Resistencia a factores ambientales: Definir si la instalación se realizará en interiores bajo tubería, enterrada directamente o expuesta al sol, lluvia, aceites o químicos corrosivos.
- Comportamiento ante el fuego: En edificios públicos y espacios cerrados se exige el uso de cables LSZH (Low Smoke Zero Halogen), los cuales no emiten gases tóxicos ni humos densos y opacos en caso de incendio.
- Calidad del prensado y herramental de ponchado: Los conectores deben engastarse siempre con tenazas calibradas al calibre exacto del cable; el prensado inadecuado con herramientas genéricas genera falsos contactos y puntos calientes que derriten los conectores plásticos.
Buenas prácticas de instalación y mantenimiento preventivo
La durabilidad del cableado y de los conectores requiere respetar lineamientos de montaje mecánico:
- Respetar el radio mínimo de curvatura: No doblar los cables más allá de los límites indicados por el fabricante (generalmente entre 4 y 8 veces el diámetro exterior del cable) para no fracturar los hilos internos ni debilitar el dieléctrico.
- Organización y sujeción con canalizaciones: Proteger los conductores mediante tubería conduit metálica o plástica y fijar las tiradas con cinchos plásticos con protección UV (carbon black) o grapas metálicas inoxidables.
- Inspección termográfica anual: Efectuar barridos con cámara infrarroja sobre bornes de conexión, empalmes y zapatas de tableros bajo máxima carga para identificar puntos calientes antes de que deriven en falla franca.
- Comprobación de aislamiento (Megado): Medir periódicamente la resistencia de aislamiento entre conductores activos y tierra física con un megóhmetro para certificar que no existan microfisuras o degradación por humedad.
Invertir en conductores certificados y conectores de alta ingeniería técnica salvaguarda la vida útil de los equipos principales, evita pérdidas silenciosas de electricidad y garantiza que la energía fluya con máxima eficiencia y seguridad en cualquier proyecto.
