El transformador de corriente de núcleo partido para medición precisa de cargas medias

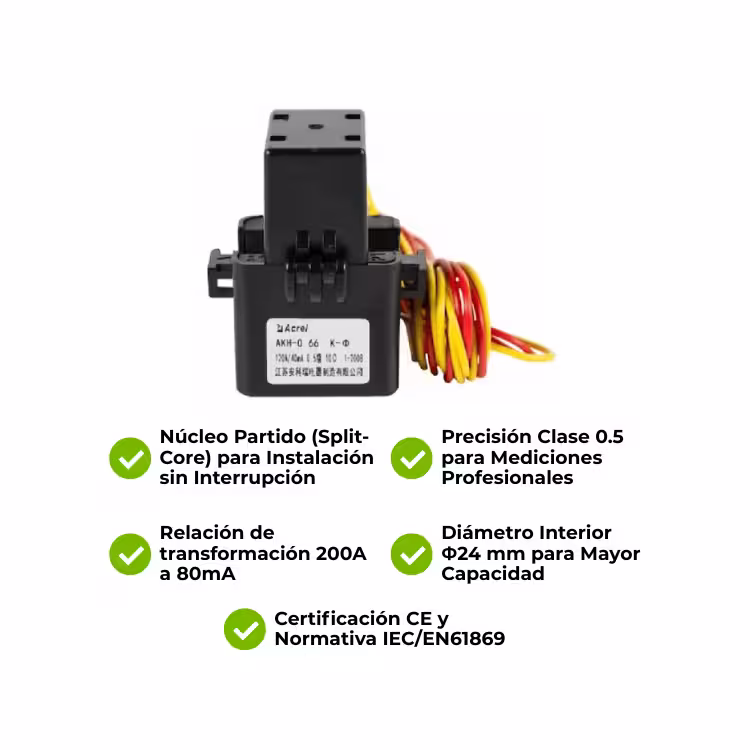

El Transformador de Corriente Acrel AKH-0.66/K-Φ24 NB1 200A/80mA es un sensor de corriente de tipo núcleo partido (split-core) diseñado para mediciones precisas en instalaciones eléctricas residenciales, comerciales e industriales . Con una relación de transformación de 200A a 80mA y precisión Clase 0.5, este CT permite monitorear consumos eléctricos sin necesidad de interrumpir el suministro o desconectar cables .

Fabricado por Acrel (江苏安科瑞电器制造有限公司), líder en instrumentos de medición eléctrica, el AKH-0.66/K-Φ24 NB1 destaca por su instalación sencilla, su alto nivel de precisión y su compatibilidad con medidores inteligentes y sistemas de gestión energética (EMS). Su diseño de núcleo partido con apertura tipo pinza permite su montaje en cables ya existentes, ahorrando tiempo y recursos en proyectos de renovación eléctrica y sistemas fotovoltaicos .

Especificaciones Técnicas

Características técnicas y comerciales que marcan la diferencia

1. Núcleo Partido (Split-Core) para Instalación sin Interrupción

El diseño de núcleo partido tipo pinza permite instalar el transformador alrededor del cable existente sin necesidad de desconectar el suministro eléctrico ni cortar conductores . Esto es especialmente valioso en proyectos de renovación eléctrica, mantenimiento o instalación en sistemas ya en funcionamiento, ahorrando tiempo y costos.

2. Relación de Transformación 200A/80mA para Medición de Alta Precisión

La relación 200A a 80mA convierte corrientes primarias de hasta 200A en señales de 80mA de baja potencia, permitiendo su conexión segura a medidores inteligentes (Smart Meters) y sistemas de monitoreo . Su precisión Clase 0.5 garantiza mediciones confiables para aplicaciones de monitoreo profesional .

3. Diámetro Interior de 24 mm para Mayor Capacidad

Con un diámetro interior de Φ24 mm, este transformador puede instalarse en cables de hasta 23.5mm de diámetro exterior , lo que lo hace adecuado para conductores de mayor calibre en aplicaciones comerciales e industriales ligeras.

4. Compatibilidad Universal con Sistemas de Monitoreo

Este CT es compatible con una amplia gama de medidores de energía, inversores solares, sistemas EMS, PLC y equipos de monitoreo de múltiples marcas . Es ampliamente utilizado en sistemas fotovoltaicos, en tableros eléctricos y en proyectos de gestión energética.

5. Certificación CE y Normativa IEC/EN61869

Fabricado bajo estrictos estándares de calidad, el CT cumple con las normas IEC/EN61869-1 e IEC/EN61869-2 y cuenta con certificación CE, garantizando su conformidad con los requisitos internacionales de seguridad y rendimiento . Modelos específicos también cuentan con certificación UL .

Aplicaciones Recomendadas

Ventajas Competitivas

✅ Instalación sin corte de cables: Núcleo partido tipo pinza
✅ Precisión Clase 0.5: Alta exactitud para mediciones profesionales
✅ Relación 200A/80mA: Ideal para medidores inteligentes y sistemas EMS
✅ Diámetro Φ24 mm: Capacidad para cables de hasta 23.5mm
✅ Certificaciones: CE y conformidad con IEC/EN61869
✅ Uso en exteriores e interiores: Amplio rango de temperatura (-30°C a 70°C)
✅ Ahorro de tiempo y recursos: Instalación rápida sin interrumpir la operación

Preguntas frecuentes

1. ¿Qué corriente máxima puede medir este transformador de corriente?

El CT tiene una corriente primaria nominal de 200A. Puede medir corrientes de hasta 200A de manera continua y su salida es de 80mA .

2. ¿Puedo instalarlo sin desconectar el cable eléctrico?

Sí, su diseño de núcleo partido (split-core) permite abrir el transformador, colocarlo alrededor del cable y cerrarlo sin necesidad de cortar el suministro eléctrico . Es ideal para proyectos de renovación sin interrupciones.

3. ¿Es compatible con mi inversor solar?

Sí, el CT es ampliamente utilizado en sistemas solares fotovoltaicos para la medición indirecta de corriente . Verifica que tu inversor acepte entradas de 80mA (relación 200A/80mA).

4. ¿Qué precisión tiene este transformador?

Tiene una precisión Clase 0.5, que ofrece un margen de error de ±0.5% en condiciones nominales . Esto lo hace ideal para aplicaciones de monitoreo profesional y control de exportación cero.

5. ¿Cuál es el diámetro interior del CT?

El diámetro interior es de Φ24 mm, lo que permite instalarlo en cables de hasta 23.5 mm de diámetro exterior . Es adecuado para conductores de mayor calibre en aplicaciones comerciales.

El sensor de corriente preciso para cargas medias

En SOLARPEC sabemos que la medición precisa de la corriente es fundamental para el éxito de cualquier sistema de monitoreo o gestión energética. El CT Acrel AKH-0.66/K-Φ24 NB1 200A/80mA es la opción ideal para integradores, instaladores y gestores de energía que buscan un sensor confiable, preciso y fácil de instalar en sus proyectos solares y de monitoreo.
