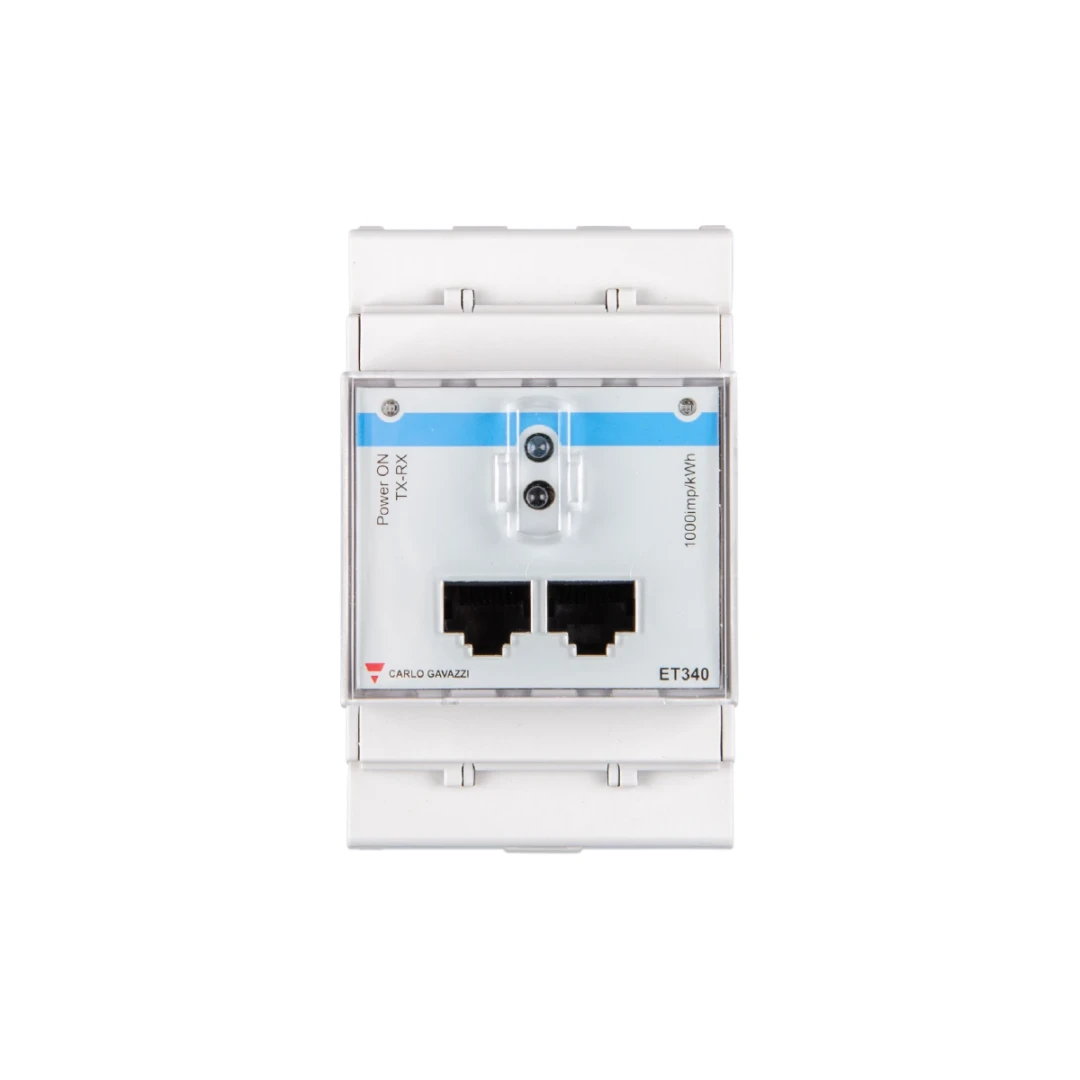

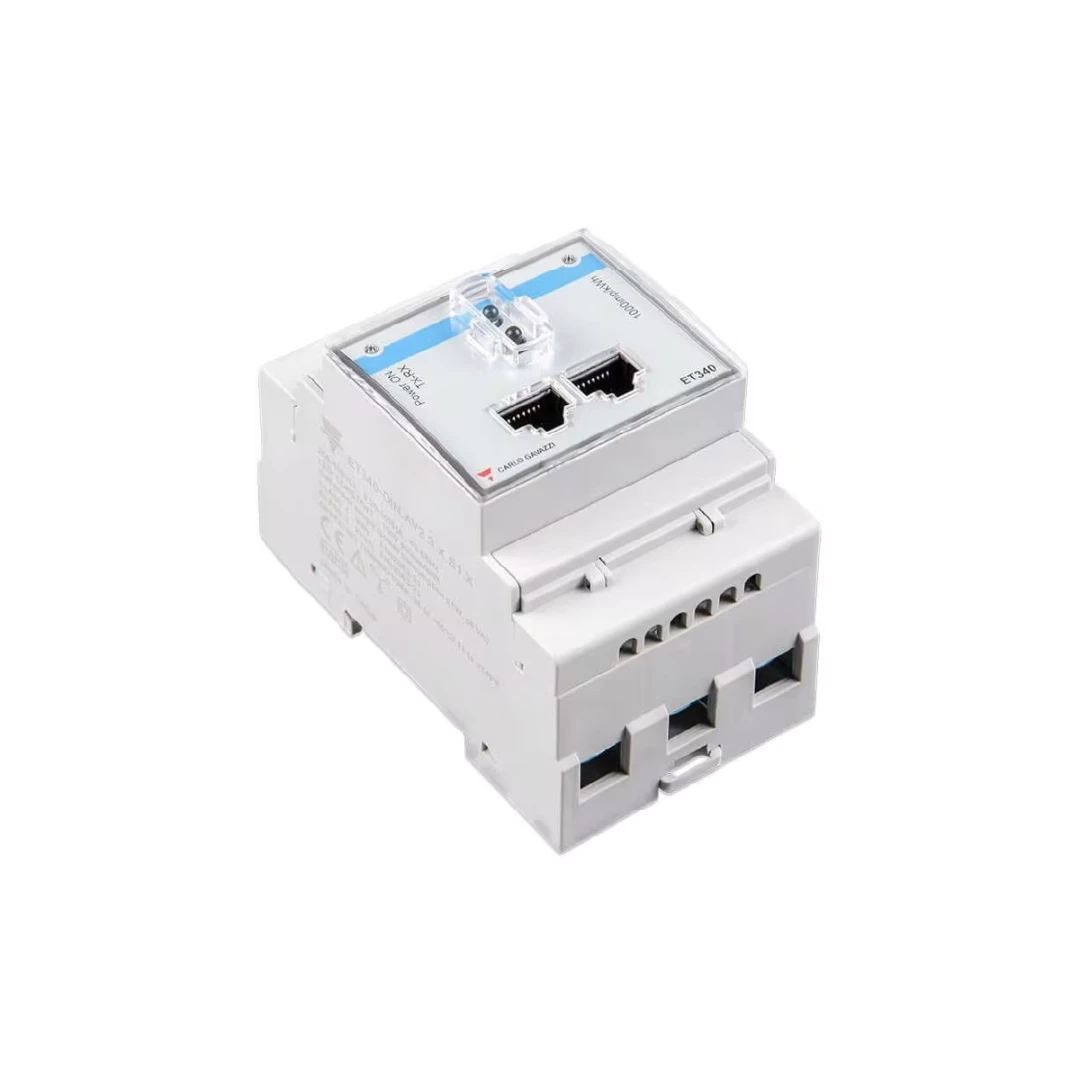

Vatímetro Trifásico Victron Energy ET340
El Vatímetro Victron Energy ET340 es un medidor de energía trifásico de alta precisión diseñado para integrarse con sistemas de almacenamiento energético (ESS) de Victron Energy. Con una capacidad máxima de 65 A por fase, permite medir en tiempo real el flujo de energía entre la red eléctrica, la instalación y el sistema fotovoltaico.
Esta información permite al sistema gestionar de forma inteligente la energía generada y consumida, facilitando estrategias como el vertido cero (Zero Grid Feed-in) y optimizando el aprovechamiento de la energía solar y de las baterías.
Compatible con los dispositivos GX de Victron, como Cerbo GX y Ekrano GX, y con la plataforma de monitorización VRM Portal, el ET340 es una solución especialmente útil para instalaciones de autoconsumo residencial, comercial e industrial que buscan un mayor control sobre sus flujos energéticos.
Características principales
1. Medición bidireccional de la energía
El ET340 mide tanto la energía importada desde la red como la energía exportada hacia la red. Esta medición bidireccional permite al sistema Victron conocer en todo momento el comportamiento energético de la instalación y ajustar la gestión de los inversores y las baterías.
Es especialmente útil en instalaciones que buscan limitar o evitar los excedentes vertidos a la red mediante estrategias de vertido cero.
2. Integración con el ecosistema Victron
El ET340 está diseñado para trabajar con el ecosistema Victron Energy y puede integrarse con los dispositivos GX del sistema.
Su conexión permite visualizar los datos de consumo, producción e intercambio con la red desde el sistema de monitorización, facilitando la configuración y supervisión de la instalación.
3. Alta precisión de medición
Cuenta con una clase de precisión 1 para kWh, conforme a la norma EN62053-21, y una precisión de ±0,5 % RDG para corriente y tensión.
Esto proporciona mediciones fiables para la gestión energética, el análisis del consumo y el funcionamiento coordinado de baterías e inversores.
4. Diferentes posibilidades de instalación
El ET340 puede utilizarse en diferentes configuraciones dentro de una instalación energética:
- Medidor de red (Grid Meter): para medir la energía intercambiada con la red eléctrica.
- Medidor de producción solar: para monitorizar la producción de un inversor fotovoltaico.
- Medidor de generador AC: para controlar la energía producida por un grupo electrógeno.
Esta versatilidad permite adaptarlo a diferentes arquitecturas de sistemas Victron.
5. Comunicación RS485 y Zigbee
El medidor incorpora RS485 con protocolo Modbus RTU para conexión cableada y permite utilizar comunicación inalámbrica mediante Zigbee, según la configuración del sistema.
La opción inalámbrica puede resultar especialmente práctica cuando existe distancia entre el cuadro eléctrico y el dispositivo GX, evitando la necesidad de instalar un cable de comunicación adicional.
Para determinadas configuraciones Zigbee con dispositivos Victron, es necesario disponer de una versión compatible de Venus OS.
6. Formato compacto para carril DIN
Su diseño para carril DIN de 35 mm y sus dimensiones compactas permiten instalarlo directamente en el cuadro eléctrico de la vivienda, comercio o instalación industrial.
Ocupa únicamente 3 módulos, facilitando su integración incluso cuando el espacio disponible en el cuadro es limitado.
7. Alimentación desde la propia red
El ET340 se alimenta directamente de la tensión de la red que está midiendo, dentro de su rango de funcionamiento, por lo que no necesita una fuente de alimentación externa adicional.
Esto simplifica el cableado y facilita tanto la instalación como el mantenimiento del equipo.
Especificaciones técnicas
| Parámetro | Detalle |
| Modelo | Victron Energy ET340 |
| Número de referencia | REL300300000 / Carlo Gavazzi ET340DINAV23XS1X |
| Tipo | Trifásico (3 fases + neutro) |
| Corriente máxima | 65 A por fase (conexión directa) |
| Tensión de medición | 120-230 V L-N / 208-400 V L-L |
| Precisión | Clase 1 (kWh) EN62053-21; ±0,5 % RDG (I/V) |
| Comunicación | RS485 (Modbus RTU) y Zigbee |
| Frecuencia | 50 / 60 Hz |
| Protección | IP20 (frontal) |
| Montaje | Carril DIN (35 mm) – 3 módulos |
| Dimensiones (An × Al × F) | 54 × 90 × 63 mm |
| Peso | Aprox. 240 g |
| Garantía | 5 años |
Aplicaciones
Autoconsumo fotovoltaico para empresas
En naves industriales, comercios, oficinas y otras instalaciones trifásicas, el ET340 permite conocer con precisión la energía que se consume de la red y la que se vierte a ella.
Integrado con un sistema Victron, permite gestionar la energía de forma dinámica y aplicar estrategias de vertido cero, ayudando a maximizar el aprovechamiento de la producción fotovoltaica dentro de la propia instalación.
Autoconsumo residencial con baterías
En viviendas con instalación fotovoltaica y almacenamiento, el ET340 permite monitorizar el consumo eléctrico y el intercambio de energía con la red.
Con esta información, el sistema Victron puede gestionar de forma inteligente la carga y descarga de las baterías, aprovechando los excedentes solares durante el día y utilizando la energía almacenada cuando la producción fotovoltaica no es suficiente.
Ventajas de elegir el Victron Energy ET340
- Integración con Victron Energy: diseñado para trabajar con los dispositivos GX y el ecosistema Victron.
- Medición bidireccional: registra tanto la energía importada como la exportada a la red.
- Alta precisión: clase 1 en medición de energía para una gestión energética fiable.
- Compatible con vertido cero: permite al sistema conocer en tiempo real el intercambio energético con la red.
- Comunicación flexible: conexión mediante RS485 o Zigbee según las necesidades de la instalación.
- Diseño compacto: formato de 3 módulos para montaje en carril DIN.
- Instalación sencilla: se integra directamente en el cuadro eléctrico.
- Aplicaciones versátiles: adecuado para autoconsumo residencial, comercial e industrial.
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos componentes compatibles y fiables para garantizar el correcto funcionamiento de las instalaciones fotovoltaicas y sistemas de almacenamiento energético.
Al adquirir el Victron Energy ET340, cuentas con:
- Producto original y específico para Victron: referencia REL300300000, diseñada para integrarse con el ecosistema Victron Energy.
- Asesoramiento técnico: te ayudamos a definir la configuración adecuada del medidor dentro de tu instalación.
- Compatibilidad con tu sistema: comprobamos las opciones de comunicación necesarias, ya sea RS485 o Zigbee.
- Soporte especializado: nuestro equipo puede ayudarte con la integración del ET340 con dispositivos GX y la monitorización mediante VRM Portal.
El medidor trifásico para una gestión energética más inteligente
El Victron Energy ET340 permite conocer con precisión cómo fluye la energía dentro de una instalación fotovoltaica. Su medición bidireccional, su integración con los sistemas GX y sus opciones de comunicación lo convierten en un componente clave para instalaciones de autoconsumo con almacenamiento, gestión energética y vertido cero.
Si buscas tener un mayor control sobre la energía que produces, consumes, almacenas e intercambias con la red, el ET340 puede integrarse como parte de una solución energética Victron adaptada a las necesidades de tu instalación.
¿Quieres optimizar la gestión de tu instalación trifásica?
Contacta con SOLARPEC y descubre cómo integrar el Vatímetro Victron Energy ET340 en tu sistema de autoconsumo o almacenamiento energético.
