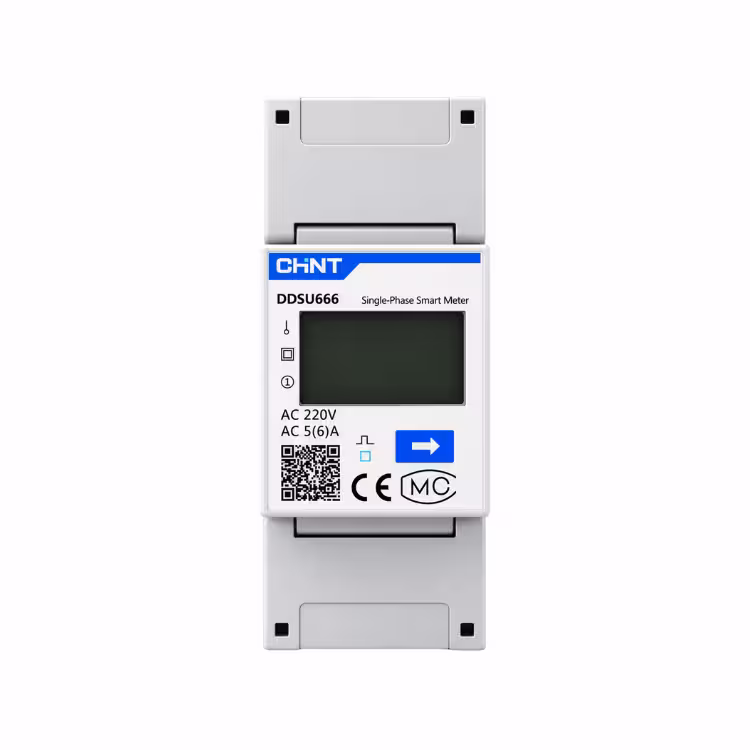

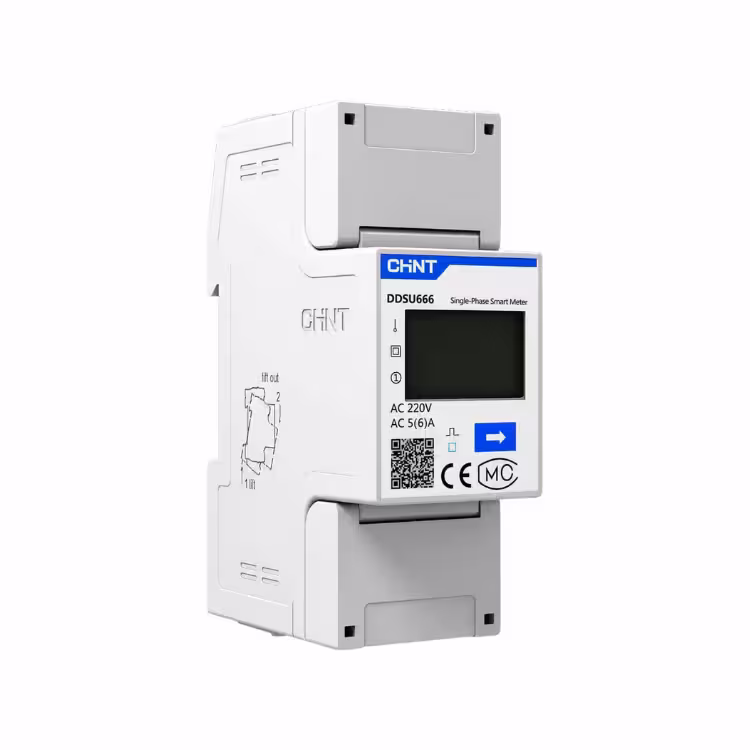

Smart Meter Chint DDSU-666 1.5(6)A 2P Irat:50
El Chint DDSU-666 es un medidor de energía inteligente monofásico de montaje en riel DIN, diseñado para la monitorización precisa del consumo eléctrico y la integración con inversores solares en sistemas fotovoltaicos residenciales y comerciales. En su versión de 1.5(6)A, este medidor está diseñado para operar mediante transformadores de corriente (CT) externos, lo que permite medir corrientes elevadas de forma segura y precisa, siendo la solución ideal para instalaciones donde se requiere una medición bidireccional y un control de exportación a la red.
Su diseño compacto de 2 módulos DIN, su pantalla LCD y su comunicación RS485 Modbus-RTU lo convierten en el complemento perfecto para sistemas de autoconsumo solar. Es compatible con los inversores de Chint Power Systems y con otros equipos que utilicen el protocolo Modbus, facilitando la integración en plataformas de monitorización y sistemas de gestión energética (EMS).
Características Clave
1. Medición con Transformadores de Corriente (CT)
La versión de 1.5(6)A del DDSU-666 está diseñada para conectarse a través de transformadores de corriente externos, lo que permite medir corrientes elevadas sin necesidad de que el medidor soporte la corriente principal de forma directa. Esta configuración es esencial en instalaciones de mayor potencia, donde la seguridad y la precisión son críticas.
2. Medición Bidireccional y Compatibilidad Solar
El medidor realiza una medición bidireccional de energía activa (kWh) y reactiva (kvarh), registrando tanto la energía importada de la red como la exportada. Esta funcionalidad es fundamental para sistemas fotovoltaicos con control de exportación (Zero Export) o para la facturación de excedentes. Además, es compatible con los inversores solares de Chint Power Systems.
3. Comunicación RS485 Modbus-RTU
El DDSU-666 incorpora una interfaz RS485 con protocolo Modbus-RTU, lo que permite su integración directa con inversores híbridos, sistemas de gestión energética y plataformas de monitorización remota. La velocidad de transmisión es configurable, con 9600 bps como valor por defecto.
4. Diseño Compacto para Riel DIN y Pantalla LCD
Con un ancho de 2 módulos DIN (36 mm), el medidor se instala fácilmente en cuadros eléctricos estándar. Su pantalla LCD permite la lectura local de los parámetros eléctricos en tiempo real. El equipo cuenta con un grado de protección IP20 y un rango de temperatura de operación de -25°C a +55°C, adecuado para entornos interiores.
Especificaciones Técnicas
Parámetro | Valor |
Modelo | DDSU666 (versión 1.5(6)A con CT) |
Tipo | Medidor de energía monofásico inteligente |
Conexión | 1P2W (monofásico, 2 hilos) |
Método de acceso | Vía Transformador de Corriente (CT) |
Corriente nominal | 1.5(6) A |
Tensión nominal (Un) | 220V ~ 240V |
Frecuencia | 50/60 Hz |
Precisión (Energía Activa) | Clase 1.0 / Clase B |
Comunicación | RS485, Modbus-RTU |
Velocidad de transmisión | 1200-9600 bps (por defecto 9600) |
Pantalla | LCD |
Montaje | Riel DIN 35mm (2 módulos) |
Dimensiones (An × Al × Pr) | 36 × 100 × 65.5 mm |
Temperatura de operación | -25°C ~ +55°C |
Grado de protección | IP20 |
Normas | EN 50470-1/-3 |
Aplicaciones Recomendadas
- Monitorización de consumo y generación en instalaciones fotovoltaicas residenciales.
- Sistemas de control de exportación (Zero Export) con inversores compatibles.
- Medición de energía en cuadros de distribución secundarios.
- Integración en sistemas de gestión energética (EMS) mediante Modbus-RTU.
- Instalaciones que requieren medición de corrientes elevadas mediante CT.
- Proyectos de autoconsumo solar con necesidad de facturación de excedentes.
Beneficios Comerciales
✅ Medición vía CT: Permite medir corrientes elevadas de forma segura con transformadores externos.
✅ Medición bidireccional: Registra importación y exportación de energía.
✅ Comunicación RS485 Modbus-RTU: Integración con inversores y sistemas de gestión.
✅ Montaje en riel DIN: Instalación rápida en cuadros eléctricos estándar (2 módulos).
✅ Pantalla LCD: Lectura local de múltiples parámetros eléctricos.
✅ Compatibilidad solar: Diseñado para sistemas fotovoltaicos y control de exportación.
✅ Precisión Clase 1.0: Lecturas confiables para monitorización y facturación.
✅ Amplio rango de temperatura: -25°C a +55°C para entornos interiores.
¿Necesitas monitorizar el consumo y la generación de tu instalación solar con precisión? El Smart Meter Chint DDSU-666 1.5(6)A 2P es la solución profesional para la gestión energética de tu sistema fotovoltaico. Contáctanos hoy para obtener más información y cotización personalizada.
