El medidor de energía inteligente para sistemas solares fotovoltaicos

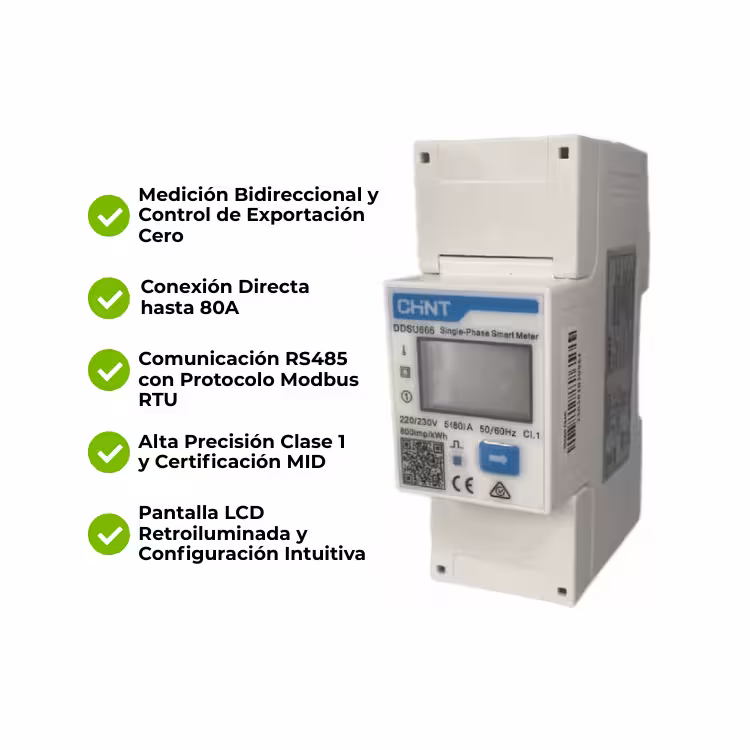

El Smart Meter CHINT DDSU666 es un medidor de energía monofásico de alta precisión diseñado específicamente para el monitoreo y control de sistemas solares fotovoltaicos . Con medición bidireccional y conexión directa de hasta 80A, este medidor es el complemento perfecto para inversores híbridos que requieren control de exportación cero (Zero Export) y medición precisa del autoconsumo .

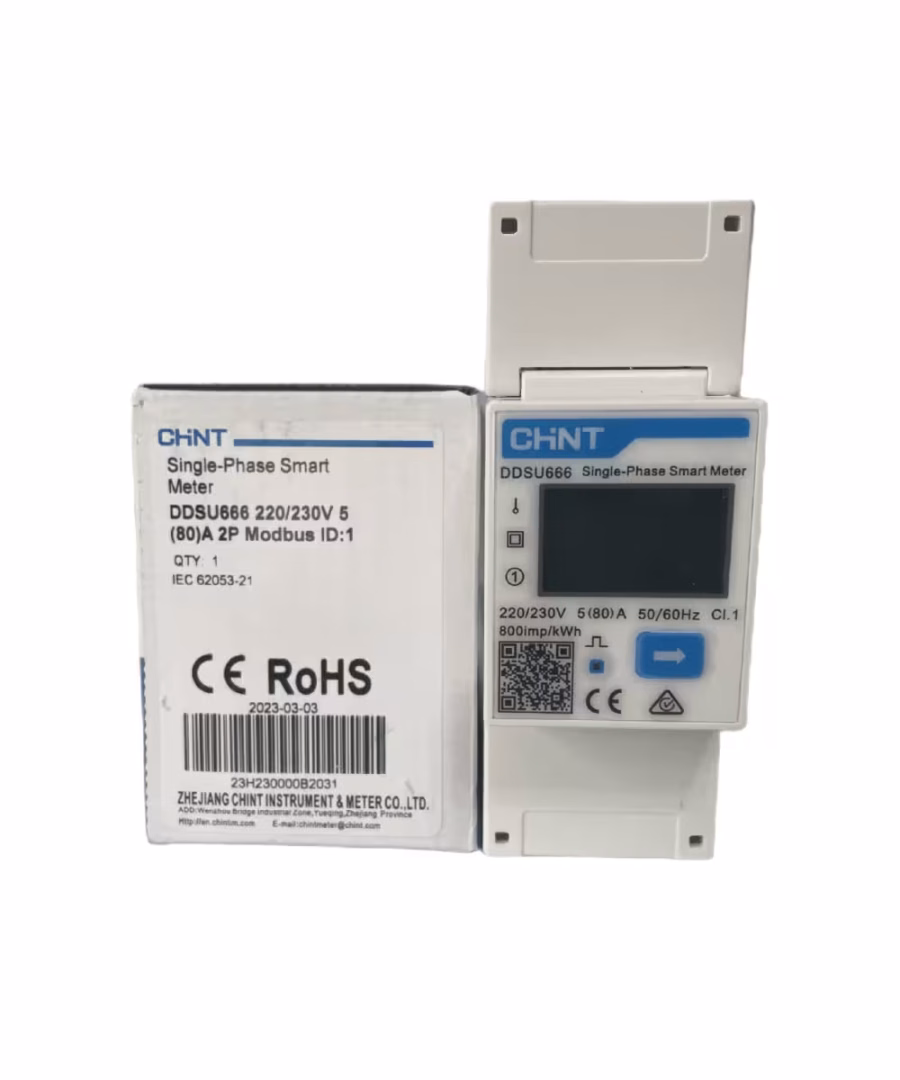

Fabricado por CHINT, líder mundial en equipos eléctricos y de medición, el DDSU666 destaca por su precisión Clase 1 / B, su pantalla LCD de fácil lectura y su comunicación RS485 Modbus RTU . Su diseño compacto de 2 módulos para riel DIN y su facilidad de instalación lo convierten en la opción preferida para integradores de sistemas solares en México y América Latina.

Especificaciones Técnicas

Características técnicas y comerciales que marcan la diferencia

1. Medición Bidireccional para Control de Exportación Cero

El DDSU666 cuenta con medición bidireccional de energía (importación y exportación), lo que lo convierte en el componente esencial para sistemas solares con control de exportación cero . Permite al inversor saber exactamente cuánta energía se está inyectando a la red y ajustar la generación para evitar la exportación no deseada .

2. Alta Capacidad de Medición Directa (80A)

Con una corriente máxima de 80A en conexión directa, este medidor elimina la necesidad de transformadores de corriente (CTs) externos . Esto simplifica la instalación, reduce costos y mejora la precisión de la medición. Ideal para viviendas y comercios con consumos de hasta 10kW.

3. Comunicación RS485 Modbus RTU

El puerto RS485 con protocolo Modbus RTU permite la integración sencilla con inversores híbridos y sistemas de monitorización . Compatible con marcas como Solis, Deye, Growatt, Solax, Huawei, Hoymiles y muchas más .

4. Alta Precisión y Certificación MID

Con precisión Clase 1 según IEC 62053-21 y Clase B según EN 50470-3, este medidor garantiza mediciones confiables para facturación y control de consumo . Además, cuenta con certificación MID (Directiva Europea de Instrumentos de Medición), lo que lo hace apto para aplicaciones de facturación y submedición .

5. Pantalla LCD y Configuración Intuitiva

La pantalla LCD muestra en tiempo real los parámetros eléctricos más importantes: kWh totales, importación/exportación de energía, kVArh, kW, VAr, VA, factor de potencia, frecuencia, voltaje y corriente . La configuración se realiza de manera sencilla mediante los botones frontales y menú protegido por contraseña .

Aplicaciones Recomendadas

Ventajas Competitivas

✅ Medición bidireccional: Control de exportación cero para sistemas solares
✅ 80A directos: Sin necesidad de transformadores de corriente (CTs)
✅ RS485 Modbus RTU: Integración sencilla con inversores y sistemas SCADA
✅ Precisión Clase 1 / B: Mediciones confiables para facturación y control
✅ Pantalla LCD: Visualización clara de múltiples parámetros eléctricos
✅ Montaje DIN rail: Instalación compacta en tableros eléctricos (2 módulos)
✅ Certificación MID: Apto para aplicaciones de facturación
✅ Configuración protegida: Menú con contraseña para evitar ajustes no autorizados

Preguntas frecuentes

1. ¿Para qué sirve el medidor CHINT DDSU666?

Es un medidor de energía monofásico que mide el consumo y generación de electricidad de manera bidireccional. Es muy utilizado en sistemas solares fotovoltaicos para el control de exportación cero (Zero Export) y la medición de autoconsumo .

2. ¿Puedo conectarlo directamente a mi inversor solar?

Sí, el DDSU666 se conecta al puerto RS485 del inversor (como Solis, Deye, Growatt, Solax, Huawei, etc.) utilizando el protocolo Modbus RTU . La conexión se realiza mediante un cable de par trenzado a los bornes 24 (A+) y 25 (B-) del medidor .

3. ¿Qué corriente máxima puede medir?

Puede medir hasta 80A de corriente máxima (Imax) en conexión directa . La corriente base (Ib) es de 5A y la corriente mínima (Imin) es de 0.25A .

4. ¿Qué parámetros eléctricos mide el DDSU666?

Mide kWh (totales, importación y exportación), kVArh, kW, kVAr, kVA, factor de potencia, frecuencia, voltaje, corriente y más .

5. ¿Qué precisión tiene este medidor?

Tiene una precisión Clase 1 según IEC 62053-21 y Clase B según EN 50470-3 para energía activa. Tensión y corriente tienen una precisión de ±0.5% .

6. ¿Cómo se configura el medidor?

La configuración (dirección Modbus, baud rate, paridad, constante de pulso, etc.) se realiza mediante los botones frontales del medidor . La dirección Modbus por defecto suele ser 001 y el baud rate por defecto es 9600 bps .
