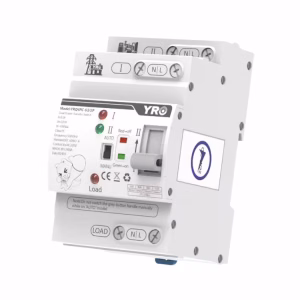

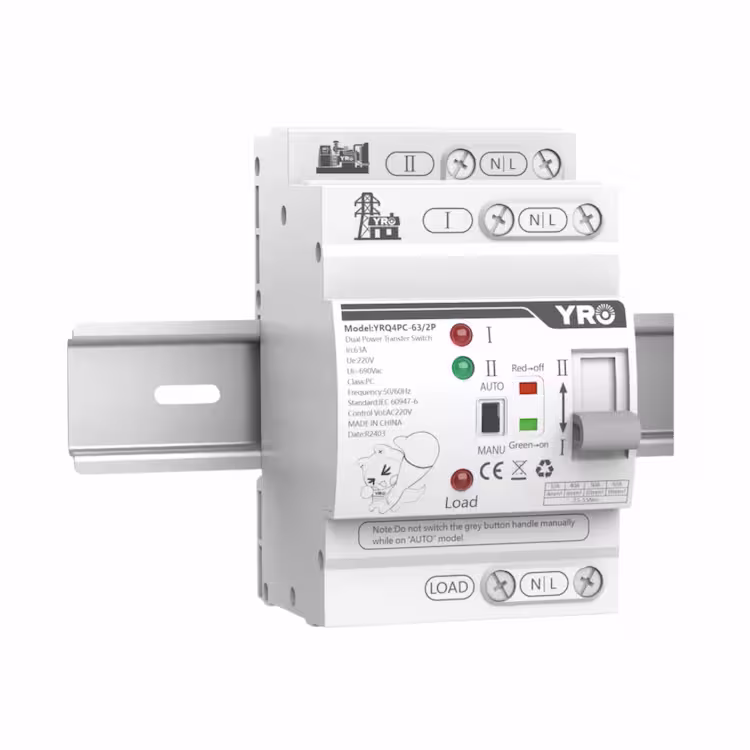

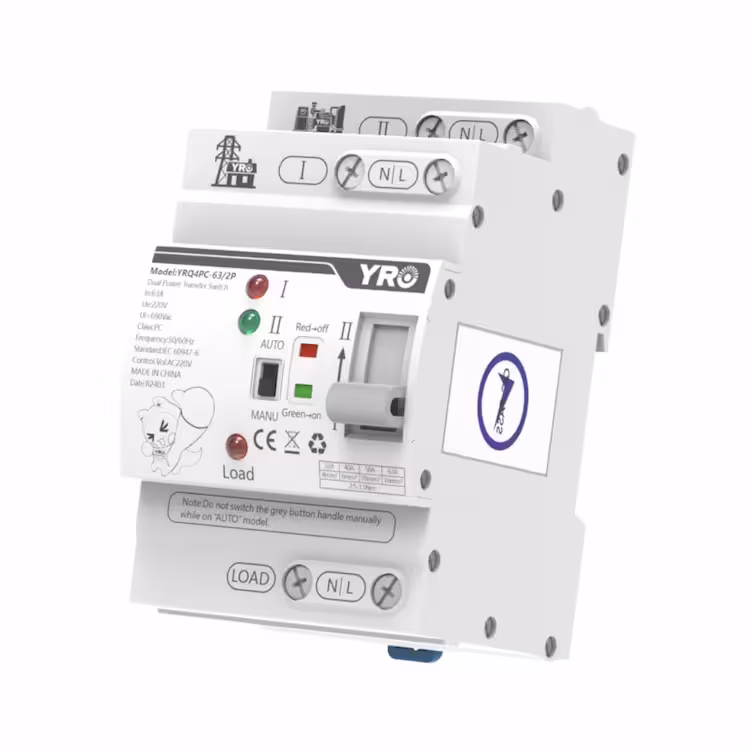

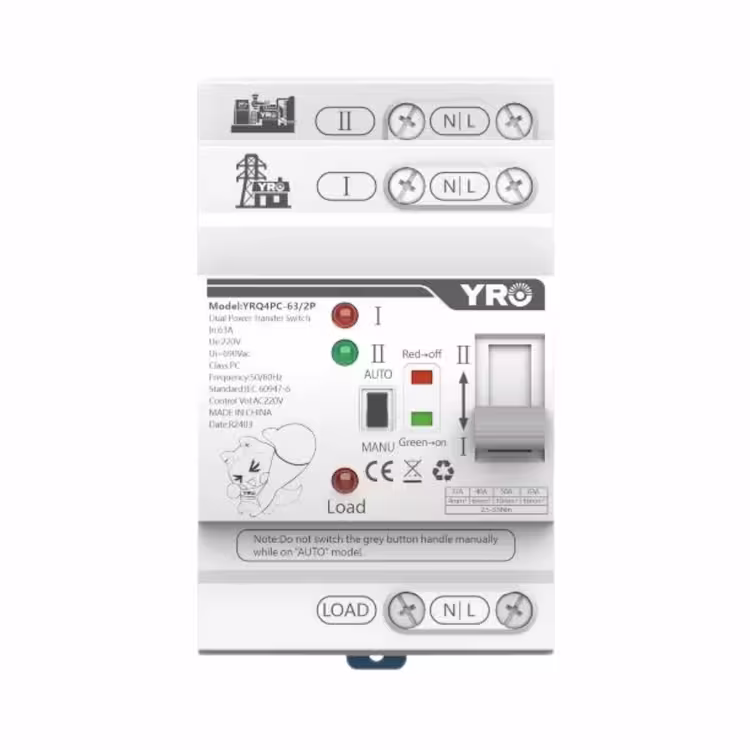

ATS YRO YRQ4PC-63N 2P 63A 220V
El YRO YRQ4PC-63N es un conmutador automático de transferencia de doble alimentación (ATS) de clase PC, diseñado para garantizar la continuidad del suministro eléctrico en instalaciones monofásicas. Con una capacidad de 63A, configuración de 2 polos y una tensión de operación de AC 220V, este dispositivo cambia automáticamente de la fuente principal (A) a la fuente de respaldo (B) en menos de 30 milisegundos cuando se produce un fallo en la red, evitando interrupciones en equipos críticos.
Su diseño de dos posiciones (común para A y respaldo para B) y su capacidad de conmutación sin generar corriente de cortocircuito lo convierten en la solución ideal para sistemas de respaldo, instalaciones fotovoltaicas híbridas, UPS y aplicaciones donde la continuidad del suministro es esencial.
Características Clave
1. Conmutación Automática en Menos de 30 Milisegundos
El YRQ4PC-63N detecta la pérdida de la fuente principal y transfiere automáticamente la carga a la fuente de respaldo en menos de 30 ms, garantizando que equipos sensibles como ordenadores, routers, sistemas de seguridad y equipos médicos no sufran interrupciones. Este tiempo de conmutación ultra rápido es clave para aplicaciones que no toleran cortes de energía.
2. Clase PC con Capacidad de Conmutación con Carga
El dispositivo es de clase PC, lo que significa que puede conmutar con carga sin generar corriente de cortocircuito. Esto lo hace adecuado para aplicaciones donde la transferencia debe realizarse de forma segura y sin riesgos para los equipos conectados, a diferencia de los ATS de clase CB que requieren protección adicional.
3. Configuración 2P y 63A con Múltiples Rangos de Corriente
El ATS está disponible en configuración de 2P y 4P, con una corriente nominal de 6A a 63A (6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A). Su tensión de operación es de AC 220V / AC 110V a 50/60Hz, y su tensión de aislamiento nominal es de 690V, lo que garantiza una amplia compatibilidad con diferentes instalaciones eléctricas monofásicas.
4. Alta Capacidad de Cortocircuito y Protección
El YRQ4PC-63N soporta una corriente de cortocircuito de 50kA y está diseñado para ser utilizado con protección de fusible RT16-00-63A. Su tensión de impulso nominal de 8kV y su categoría de uso AC-31B aseguran un rendimiento fiable incluso en condiciones de red adversas.
Especificaciones Técnicas
Parámetro | Valor |
Modelo | YRQ4PC-63N |
Tipo | Conmutador automático de transferencia (ATS) |
Clase | PC (conmutación con carga sin cortocircuito) |
Grado de caja | 63A |
Corriente nominal (Ie) | 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
Tensión de aislamiento nominal (Ui) | 690V |
Tensión de impulso nominal (Uimp) | 8kV |
Tensión de operación (Ue) | AC 220V / AC 110V |
Frecuencia | 50/60 Hz |
Número de polos | 2P, 4P |
Corriente de cortocircuito (Iq) | 50kA |
Protección de cortocircuito | Fusible RT16-00-63A |
Tensión de control (Us) | AC 220V, 50Hz (85% Us ~ 110% Us) |
Circuito auxiliar | AC 220V/110V 50Hz, Ie = 5A |
Tiempo de conmutación del contactor | 30 ms |
Tiempo de conmutación de operación | 30 ms |
Tiempo de retorno | 30 ms |
Tiempo de corte de energía | 30 ms |
Vida mecánica | 5000 ciclos |
Vida eléctrica | 1500 ciclos |
Categoría de uso | AC-31B |
Temperatura de operación | Estándar industrial |
Certificación | CE |
Aplicaciones Recomendadas
- Sistemas de respaldo de energía para hogares y oficinas.
- Instalaciones fotovoltaicas híbridas con respaldo de red.
- Sistemas UPS y equipos críticos que requieren continuidad.
- Aplicaciones monofásicas con suministro de 220V.
- Sistemas de seguridad y telecomunicaciones.
- Equipos médicos y de laboratorio que no toleran cortes.
- Instalaciones con generador de respaldo y red principal.
Beneficios Comerciales
✅ Conmutación en <30 ms: Continuidad del suministro ante cortes de red.
✅ Clase PC: Conmutación con carga sin corriente de cortocircuito.
✅ Configuración 2P / 63A: Ideal para instalaciones monofásicas de 220V.
✅ Rango de 6A a 63A: Flexibilidad para diferentes cargas.
✅ Tensión AC 220V / 110V: Amplia compatibilidad con redes eléctricas.
✅ Corriente de cortocircuito de 50kA: Alta capacidad de protección.
✅ Tensión de impulso de 8kV: Resistencia a sobretensiones.
✅ Vida mecánica de 5000 ciclos: Durabilidad y fiabilidad.
✅ Certificación CE: Garantía de calidad y seguridad.
✅ Fácil instalación: Montaje en riel DIN estándar.
¿Necesitas garantizar la continuidad del suministro eléctrico en tu instalación monofásica? El ATS YRO YRQ4PC-63N 2P 63A 220V es la solución perfecta para sistemas de respaldo y aplicaciones críticas. Contáctanos hoy para obtener más información y cotización personalizada.
