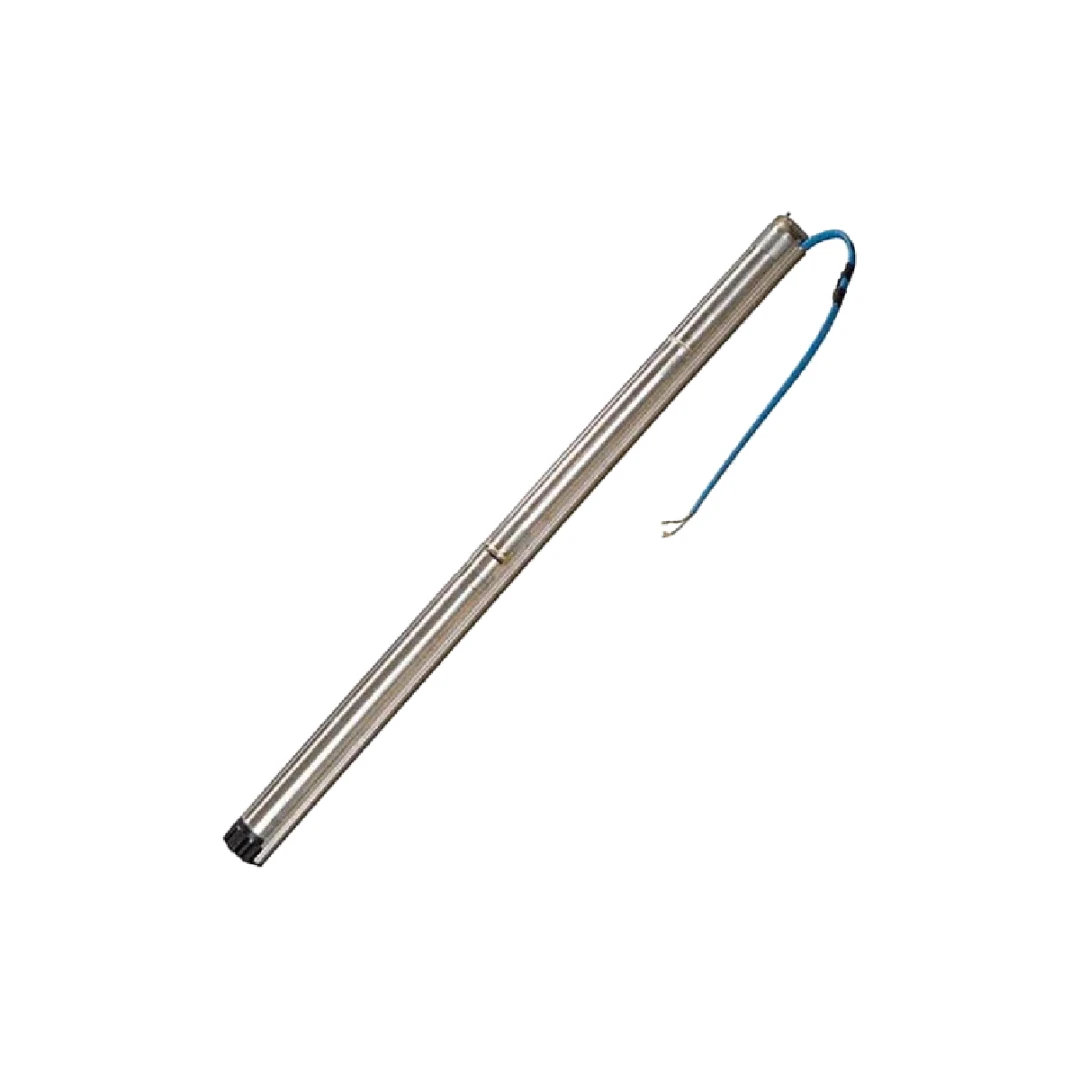

Bomba Sumergible GRUNDFOS SQFlex 3 SQF-3
La Bomba Sumergible GRUNDFOS SQFlex 3 SQF-3 es un equipo de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 1400W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC), esta bomba de rotor helicoidal (helical rotor) es la solución ideal para aplicaciones de pozos profundos que requieren altas alturas de elevación (hasta 200 metros) con caudales moderados .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 3 SQF-3 está diseñada para operar en aplicaciones exigentes de extracción de agua en zonas remotas donde se requiere gran altura de elevación:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola en terrenos elevados, abastecimiento de agua para ganado en zonas montañosas, pozos profundos de gran altura y suministro de agua para industrias rurales.
- Paneles solares para casa: Perfecta para viviendas rurales aisladas en laderas, cabañas de montaña, fincas en terrenos elevados y comunidades pequeñas que necesitan un suministro de agua fiable desde grandes profundidades.
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas ubicadas en zonas de alta altitud.
Características Principales
- Alta Altura de Elevación – 200 metros: La principal ventaja de este modelo frente al SQF-2 es su capacidad de alcanzar una altura dinámica total máxima de 200 metros (655 pies) , lo que la hace ideal para pozos de gran profundidad o para elevar agua a depósitos ubicados en terrenos elevados . Su caudal máximo es de aproximadamente 0.63 m³/h (2.75 GPM) .
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer). Esta función solo está disponible en operación con corriente continua (DC) .
- Amplio Rango de Tensión (30-300 VDC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (en serie/paralelo) para optimizar el sistema según la profundidad del pozo y la radiación local. Para máxima eficiencia, se recomienda operar por encima de 120V .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos :
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor (a 0.3-0.6 m por encima de la bomba).
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad.
- Protección contra sobretensiones: El motor está protegido contra transitorios de red según EN/IEC 61000-4-5 (6 kV) .
- Diseño Robusto y Duradero: Fabricada en acero inoxidable AISI 304, es resistente a la corrosión. Los cojinetes de carbón/cerámica y la construcción sellada garantizan una larga vida útil incluso en condiciones exigentes .
- Instalación Sencilla y Ligera: Bajo peso y diseño compacto de 3 pulgadas (diámetro exterior 74 mm), lo que permite su instalación en pozos de diámetro reducido (mínimo 76 mm/3 pulgadas). No requiere caja de arranque ni variador de frecuencia externo .
- Flexibilidad de Alimentación: Puede funcionar tanto con corriente continua (DC) de paneles solares (30-300 VDC) como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz). Esto permite sistemas híbridos con respaldo de generador .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 3 SQF-3 |
Tipo de Bomba | Rotor helicoidal (Helical rotor) |
Diámetro | 3 pulgadas (74 mm) |
Potencia Máx. (P1) | 1400 W |
Tensión DC | 30 – 300 V (100-300 V efectivos para máxima potencia) |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 8.4 A |
Caudal Máx. | 0.63 m³/h (2.75 GPM) |
Altura Máx. | 200 m (655 ft) |
Conexión de Salida | 1" NPT |
Diámetro Mínimo de Pozo | 76 mm (3") |
Profundidad Máx. Instalación | 150 m por debajo del nivel estático |
Rango de Temperatura Líquido | 0 °C a 40 °C |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión |
Comparativa 3 SQF-2 vs 3 SQF-3
Modelo | Caudal Máx. (m³/h) | Altura Máx. (m) | Aplicación Ideal |
3 SQF-2 | 0.65 m³/h | 120 m | Pozos de profundidad media, mayor caudal |
3 SQF-3 | 0.63 m³/h | 200 m | Pozos muy profundos o terrenos elevados, máxima altura |
La elección entre ambos modelos depende de la profundidad del pozo y la altura a la que se necesita elevar el agua. El 3 SQF-3 es la opción adecuada cuando se requiere alcanzar mayores alturas (hasta 200 m), sacrificando ligeramente el caudal máximo.
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema :
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer.
- Sistema Solar con CU 202 y Control de Nivel: Incorpora la unidad de control CU 202 para gestionar el llenado de un depósito mediante un interruptor de nivel, protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos.
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente.
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados.
Ventajas de Elegir la Bomba Grundfos SQFlex 3 SQF-3
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua. La serie SQFlex está específicamente diseñada y probada para operar en las condiciones más extremas .
- Máximo Ahorro Energético (MPPT Integrado): La tecnología MPPT integrada en el motor garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados. No requiere un controlador externo, lo que simplifica el sistema y reduce costos .
- Mayor Altura de Elevación (200 m): Ideal para pozos de gran profundidad o para bombear agua a depósitos elevados en terrenos montañosos, siendo una de las bombas solares con mayor capacidad de elevación en su categoría .
- Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica. La bomba incluye un cable de 2 metros con electrodo de nivel, listo para conectar .
- Protección Robusta y Mantenimiento Reducido: Las protecciones electrónicas integradas eliminan los daños por marcha en seco o sobrecarga, lo que reduce drásticamente el riesgo de averías y los costos de mantenimiento .
- Versatilidad de Fuentes de Energía: La capacidad de funcionar con paneles solares, generador o red eléctrica la convierte en la opción más flexible para proyectos en ubicaciones remotas que requieren redundancia .
- Diseño Robusto 3" para Pozos Estrechos: Su diámetro de 74 mm permite instalarla en pozos de 3 pulgadas, comunes en aplicaciones rurales, sin necesidad de ensanchar el pozo .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC somos especialistas en soluciones de bombeo solar para zonas rurales y aplicaciones exigentes. Al elegir esta bomba Grundfos, obtienes:
- Producto Original y Certificado: Garantizamos que este equipo es 100% original, con número de serie verificable y certificaciones internacionales .
- Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según la profundidad de tu pozo (hasta 200 m), el caudal requerido y la radiación solar de tu zona.
- Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 202, IO 50, IO 101, controlador de carga, etc.) según la complejidad de tu instalación .
- Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de la bomba y evitar sobretensiones.
- Soporte Post-Venta: Contamos con técnicos capacitados en equipos Grundfos para resolver cualquier duda durante la instalación o el uso del equipo.
¿Necesitas extraer agua desde gran profundidad con energía solar? La Bomba Grundfos SQFlex 3 SQF-3 es la solución profesional que estabas buscando para pozos profundos. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu pozo.
